    一种辐射地板采暖供冷系统

    CN 102384546 A
    摘要
    一种辐射地板采暖供冷系统,包括一温控装置及一地板。所述温控装置包括:一温控管,用于调节温度;一返回管;多个三通阀温控组件;及一辐射管,具有第一端通过所述三通阀温控组件连接于所述温控管,及第二端通过所述三通阀温控组件连接于所述返回管。所述地板包括一地板本体,一上锁扣件以及一下锁扣件。所述的上锁扣件位于所述地板本体的一侧,定义了一上凹的上支撑腔,所述的下锁扣件位于所述地板本体的另一侧,定义了一下凹的下支撑腔,其中所述的辐射管水平放置在所述的下支撑腔内,这样,当一地板的上锁扣件和相邻地板的下锁扣件上下定位啮合时,所述的上支撑腔和下支撑腔相匹配形成了一容纳腔,将所述的辐射管容纳于其中,从而所述的辐射管嵌入在两相邻的所述地板内。
    权利要求(10)
    1. 一种辐射地板采暖供冷系统,包括:一温控装置,包括:一温控管,用于调节温度;一返回管;及一辐射管,具有第一端连接于所述温控管,及第二端连接于所述返回管;及一地板,包括:一地板本体;一上锁扣件,位于所述地板本体的一侧,定义了一上凹的上支撑腔;及一下锁扣件,位于所述地板本体的另一侧,定义了一下凹的下支撑腔,其中所述的辐射管水平放置在所述的下支撑腔内,这样,当一地板的上锁扣件和相邻地板的下锁扣件定位啮合时,所述的上支撑腔和下支撑腔上下相匹配形成了一容纳腔,将所述的辐射管容纳于其中,从而所述辐射管嵌入在两相邻的所述地板内,所述辐射管所释放能量在地板内部得到充分利用,有效地调节了所述地板的温度,同时提高安装效率,方便检修工作。
    2.根据权利要求1所述的辐射地板采暖供冷系统,其特征在于,所述下锁扣件支撑腔内进一步具有一个或多个凹槽,沿所述辐射管方向设置于所述下支撑腔底部,用于承接所述辐射管外壁产生的空气冷凝水,并将其排出地板之外,同时所述凹槽在供暖时用于隔离辐射管与地板下方接触面积,避免热量向下传递。
    3.根据权利要求2所述的辐射地板采暖供冷系统,其特征在于,所述上下支撑腔内壁进一步具有导流槽,连通于所述下支撑腔凹槽中,用于将所述辐射管产生的空气冷凝水引导至所述凹槽内。
    4.根据权利要求2所述的辐射地板采暖供冷系统,其特征在于,所述下锁扣件支撑腔的凹槽具有一个或多个排泄孔,用于将所述凹槽内的空气冷凝水排出地板之外。
    5.根据权利要求1所述的辐射地板采暖供冷系统,其特征在于,所述上锁扣件、下锁扣件及支撑腔表面具有一密封涂层,防止被冷凝水浸泡损坏。
    6.根据权利要求2所述的辐射地板采暖供冷系统,其特征在于,所述地板进一步包括一隔热层,位于所述地板本体和下锁扣件的底部。
    7.根据权利要求1所述的辐射地板采暖供冷系统,其特征在于,所述的上锁扣件是上凹的,其纵向截面是向下横放的“F”型,所述的下锁扣件是下凹的,其纵向截面是向上横放的“F”型,这样,安装地板时,一地板的上锁扣件和相邻地板的下锁扣件相啮合,彼此充分锁扣并定位。
    8.根据权利要求1所述的辐射地板采暖供冷系统,其特征在于,所述辐射管包含水管、 油管、电缆。
    9.根据权利要求1所述的辐射地板采暖供冷系统,其特征在于,所述下凹的下支撑腔上端开口小于下部内腔,这样,安装辐射管时,所述辐射管被预先卡在所述下凹的下支撑腔内部,所述上端开口起阻止辐射管翘出下支撑腔作用,这样,在安装地板时一个人就能操作。
    10.根据权利要求1所述的辐射地板采暖供冷系统,其特征在于,所述温控装置进一步包括多个三通阀温控组件,其各自具有流量控制装置,其中,所述温控管和所述返回管布于多个位置,同时所述三通阀温控组件布置在所述温控管和所述返回管任意点上,所述辐射管具有第一端通过所述三通阀温控组件连接于所述温控管,及第二端通过所述三通阀温控组件连接于所述返回管,所述辐射管两端分别通过所述三通阀温控组件连接于所述温控管和所述返回管以构成一辐射环路,这样所述辐射管避免限于连接在一个分集水器点上,而造成局部管路密集现象出现,同时所述三通阀温控组件体积小巧,适合于嵌墙安装型的温度调节系统。
    说明
    一种辐射地板采暖供冷系统

    技术领域

    [0001] 本发明涉及一种调节室内温度的地板系统,尤其是一种辐射循环系统。 背景技术

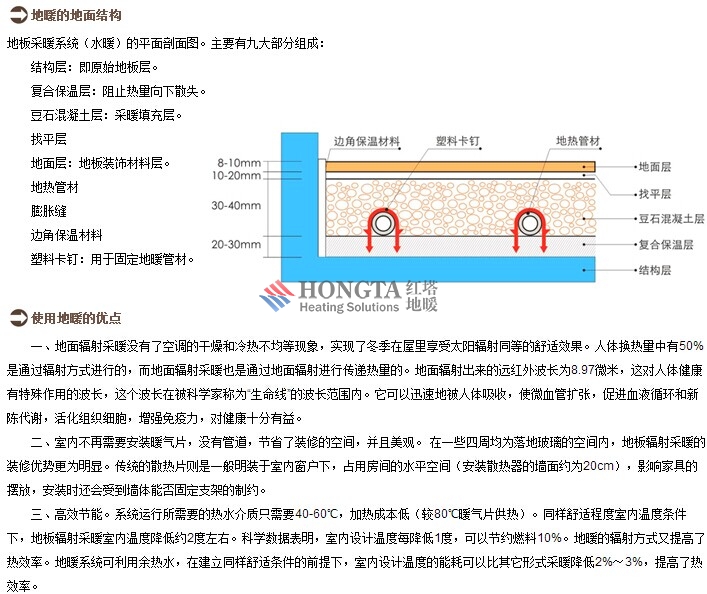

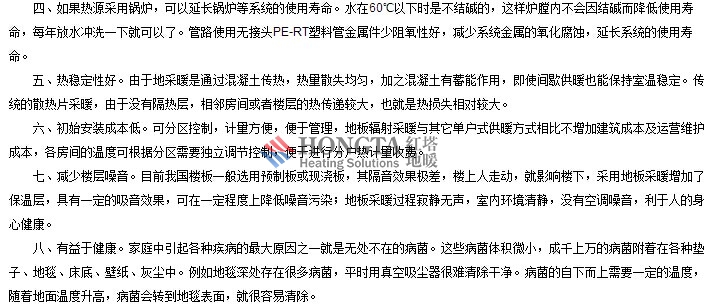

    [0002] 当前,地面辐射采暖技术已进入飞速发展阶段,作为一个新型温度调节方式,辐射控温技术是一种世界公认的卫生条件和舒适程度极佳的温度调节方式,尤其是家庭消费者市场。

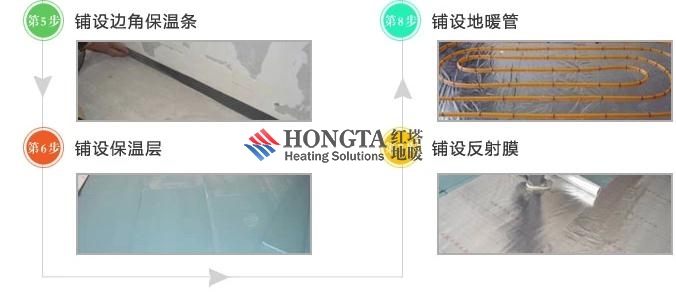

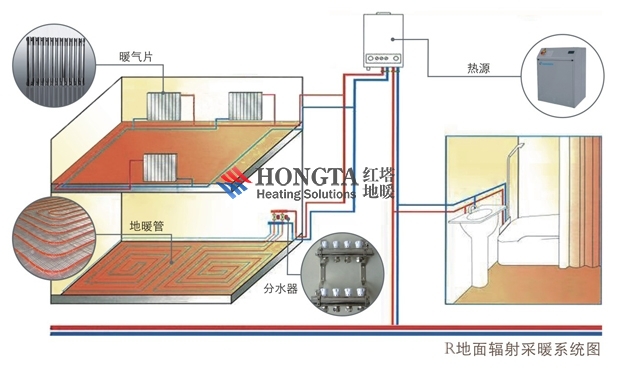

    [0003] 但当前还存在很多技术不足,一是辐射采暖技术较为单一,尤其是辐射供冷会出现空气冷凝水现象,因此当中绝大部分只有一种采暖功能,虽然通过降低温差可以控制冷凝水出现,但这样并不能真正解决问题。实际上,直到至今,仍然没有专门针对辐射地板采暖和供冷双重功能系统设计和生产的产品,而且就单独采暖功能而言,当前地面施工技术还多为一次性永久工艺,这种方式存在安全隐患非常大:如维修困难,不易施工,资源浪费严重,尤其是化学保温材料废弃后对环境造成污染。二是当前循环系统温控装置技术单一, 目前辐射循环管路主要是采用“集中式分集水器”控制系统,但这种连体式的结构在管路分布上有很大的局限性,它的分支管路输回端是集中往回式结构,因此分集水区域不可避免地出现了大量管路集中现象。由于来自不同方向管路众多,因此造成很多辐射管路“纠结” 在一起的现象,这种形式所有管路必须统一施工,而且在应用中不同空间需要不同管路布局设计,这不仅增加设计工作量,尤其是对于家庭小空间,多空间,给辐射管敷设带来许多不便,因此要求分水器以适合新型地面敷设形式的需要做出改进。以保证新形式的敷设系统具有统一形式和布局,以提高工作效率。

    发明内容

    [0004] 本发明的目的之一在于提供一种辐射地板采暖系统,同时还适合于制冷系统,其通过地板内部辐射管与地板本体向室内空间散播辐射能量,并采用内部导流槽和凹槽解决了冷凝水积蓄和采暖的透热损失问题,使地板系统具有冷暖辐射双重功能。

    [0005] 本发明的另一目的在于提供一种辐射地板采暖供冷系统,其包括一位于所述地板本体一侧的上“F”型锁扣件和一位于所述地板本体另一侧的下“F”型锁扣件,其中所述的上“F”型锁扣件和下“F”型锁扣件分别定义了一上凹的上支撑腔和一下凹的下支撑腔,这样当两相邻地板彼此啮合时,一地板的上支撑腔和相邻地板的下支撑腔形成一容纳空间, 把所述辐射管容纳在内,从而将所述辐射管包围在两相邻地板间,避免所述辐射管与地面直接接触,降低能量损失。

    [0006] 本发明的另一目的在于提供一种辐射地板采暖供冷系统,其中当两相邻地板彼此拼接时,所述的上“F”型锁扣件和下“F”型锁扣件相啮合,便于安装和拆卸。

    [0007] 本发明的另一目的在于提供一种辐射地板采暖供冷系统,其能够达到有效供热和供冷的效果,可适应季节变化和不同地区的气候差异,并不易被冷凝水浸泡损坏。

    [0008] 本发明的另一目的在于提供一种辐射地板采暖供冷系统,其采用成品组装形式,提高工作效率,降低劳动强度,节省了大量劳动时间和人工成本。安装过程中消除不良行为造成的差异,在品质上得以有效统一保障。此外地板可拆卸和循环利用,利于建筑设计和材料再利用:降低废弃建筑材料的产生及拆卸送往堆填区造成的环境问题,不会对自然环境、 水和土壤等造成污染和破坏。在技术上实现了现场施工向装修制成品方向发展。

    [0009] 本发明的另一目的在于提供一种辐射地板采暖供冷系统,其具有任意输入和返回点连接技术,该技术主要是通过在温控管和返回管上设置两个或更多的三通阀实现的,它将辐射管不限于集中连接在分水管上,让每个辐射管独立。系统提供了优异的运行逻辑, 提供后续系统置入灵活性,非常适合家庭和商业采暖系统的安装,并能达到以下效果:一、 随意位置“输回”点,无须众多的返回管路,避免出现大量集中管路、造成局部过冷和过热现象,而且末端管路的布局较为自由灵活:二、管路布局规整,规模缩小,简化系统设计难度, 无需平衡的考虑,更无需使用较大规模的机械部件;三、独立后的系统预制化程度高,促进产业分工发展模式,提高了供暖制冷系统工程的技术进步。

    [0010] 为达到以上目的,本发明提供一种辐射地板采暖供冷系统,包括:

    [0011] 一温控装置,包括:一温控管,用于调节温度;一返回管;及一辐射管,具有第一端连接于所述温控管,及第二端连接于所述返回管•’及

    [0012] 一地板,包括:一地板本体;一上锁扣件,位于所述地板本体的一侧,定义了一上凹的上支撑腔;及一下锁扣件,位于所述地板本体的另一侧,定义了一下凹的下支撑腔,其中所述的辐射管水平放置在所述的下支撑腔内,这样,当一地板的上锁扣件和相邻地板的下锁扣件定位啮合时,所述的上支撑腔和下支撑腔上下相匹配形成了一容纳腔,将所述的辐射管容纳于其中,从而所述辐射管嵌入在两相邻的所述地板内,

    [0013] 其中,所述下锁扣件支撑腔内进一步具有一个或多个凹槽,沿所述辐射管方向设置于所述下支撑腔底部,用于承接所述辐射管外壁产生的空气冷凝水,并将其排出地板之外,同时所述凹槽在供暖时用于空气隔热,避免热量向下传递,

    [0014] 藉由上述之结构,所述辐射管所释放能量在地板内部得到充分利用,有效地调节了所述地板的温度,同时提高安装效率,方便检修工作。

    [0015] 本发明的这些目的,特点,和优点将会在下面的具体实施方式,附图,和权利要求中详细的揭露。

    附图说明

    [0016] 图1为根据习知技术的一种辐射地板采暖供冷系统的温控装置的示意图,所有辐射管都集中连接在分水管上。

    [0017] 图2为根据本发明的一种辐射地板采暖供冷系统的一种较佳实施例的温控装置的示意图。

    [0018] 图3为根据本发明的所述辐射地板采暖供冷系统的上述较佳实施例的温控装置的安装示意图。

    [0019] 图4为根据本发明的所述辐射地板采暖供冷系统的上述较佳实施例的温控装置的安装俯视图。

    [0020] 图5为根据本发明的所述辐射地板采暖供冷系统的上述较佳实施例在安装时的结构示意图。[0021] 图6为根据本发明的所述辐射地板采暖供冷系统的上述较佳实施例的局部剖视图。

    [0022] 图7为根据本发明的所述辐射地板采暖供冷系统的上述较佳实施例在安装时的侧视图。

    具体实施方式

    [0023] 如图1至7所示,说明了一种辐射地板采暖供冷系统的一较佳实施例,包括一温控装置及一地板。

    [0024] 所述温控装置,包括:一温控管70,用于调节温度;一返回管80 ;及一辐射管30, 具有第一端连接于所述温控管70,及第二端连接于所述返回管80。

    [0025] 所述地板包括一地板本体10,一上锁扣件40以及一下锁扣件50。

    [0026] 所述的上锁扣件40位于所述地板本体10的一侧,定义了一上凹的上支撑腔41,所述的下锁扣件50位于所述地板本体10的另一侧,定义了一下凹的下支撑腔51,其中所述的辐射管30水平放置在所述的下支撑腔51内,这样,当一地板的上锁扣件40和相邻地板的下锁扣件50上下定位啮合时,所述的上支撑腔41和下支撑腔51相匹配形成了一容纳腔, 将所述的辐射管30容纳于其中,从而所述的辐射管30嵌入在两相邻的所述地板内,热量从所述辐射管30迅速分布到所述地板的各个位置,有效地提高了所述地板的温度,避免所述热量损失在所述地板之外。另外,由于所述的辐射管30嵌入在两相邻的所述地板内。

    [0027] 进一步地,所述的上锁扣件40是上凹的,其纵向截面是向下横放的“F”型,所述的下锁扣件50是下凹的,其纵向截面是向上横放的“F”型,这样,安装地板时,一地板的上锁扣件40和相邻地板的下锁扣件50相啮合,彼此充分锁扣并定位。

    [0028] 值的一提的是,所述的上支撑腔41和所述的下支撑腔51可以是弧形的,方形的, 梯形的,或其它的上凹型或下凹型。

    [0029] 根据本发明一较佳实施例,所述下凹的下支撑腔51上端开口小于下部内腔,这样,安装辐射管时,所述辐射管30被预先卡在所述下凹的下支撑腔51内部,所述上端开口起阻止辐射管30翘出下支撑腔51作用,这样,在安装地板时一个人就能操作。

    [0030] 此外,所述的地板进一步包括一隔热层60,位于所述地板本体10和下锁扣件50的底部,这样热量不会传导致楼板和周围的墙体中,以降低热损失。

    [0031] 本发明的辐射式供冷暖的地板不仅可以用以供热,还可以用以供冷。在进行供冷时,为避免空气中的水蒸气在所述辐射管30上形成的冷凝水积在所述地板本体10内并浸泡损坏所述地板本体10,所述下锁扣件50进一步具有具有一个或多个凹槽52,沿所述辐射管30方向设置于所述下支撑腔51底部,用于承接所述温控管70供冷时在所述辐射管30 外壁产生的空气冷凝水,并将其排出地板之外。同时所述凹槽52在供暖时用于阻隔温度, 避免热量向下传递,从而用悬浮构造替代化学保温材料。

    [0032] 进一步的,所述下锁扣件50进一步具有多个导流槽53,沿所述辐射管30方向平行设置于所述下支撑腔51壁上,用于将所述温控管70供冷时在所述辐射管30外壁产生的空气冷凝水引导至所述凹槽52内,以及至少一个排泄孔M设置于所述凹槽52的底部。

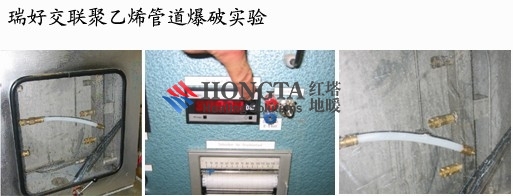

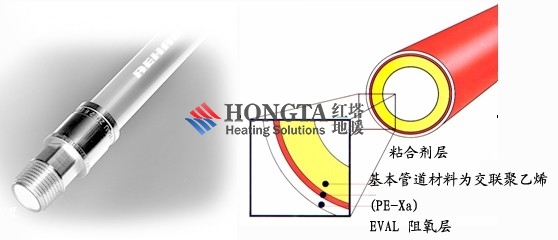

    [0033] 进一步的,所述上锁扣件40、下锁扣件50及支撑腔表面具有一密封涂层,防止被冷凝水浸泡损坏。[0034] 对于本领域内技术人员来说,可以选择多种热传导介质作为所述辐射管30之用, 具体地,所述辐射管30包含水管、油管、电缆。

    [0035] 此外,所述的地板进一步包括一隔热层60,位于所述地板本体10和下锁扣件50的底部,这样热量不会传导致楼板和周围的墙体中,以降低热损失。

    [0036] 所述地板进一步包括多个三通阀温控组件90,所述温控管70布于多个位置,所述辐射管30分别通过所述多个三通阀温控组件90连接于所述温控管70以构成一辐射环路, 这样避免所述辐射管30环路大量集中至所述温控管70的一个分集水器点上,而造成局部过冷和过热现象出现,减轻管路布局复杂性,同时所述三通阀温控组件90体积小巧,适合于嵌墙安装型的温度调节系统。所述三通阀温控组件90各自具有流量控制装置91,用于调控流量。

    [0037] 藉由上述之结构,本发明特别适用于新建房屋建设,所述温控管70和所述返回管 80可预制在房屋多个位置,这样所述辐射管30在各自房间内完成连接与调节温度工作,因此提高了建筑采供暖技术水平。
