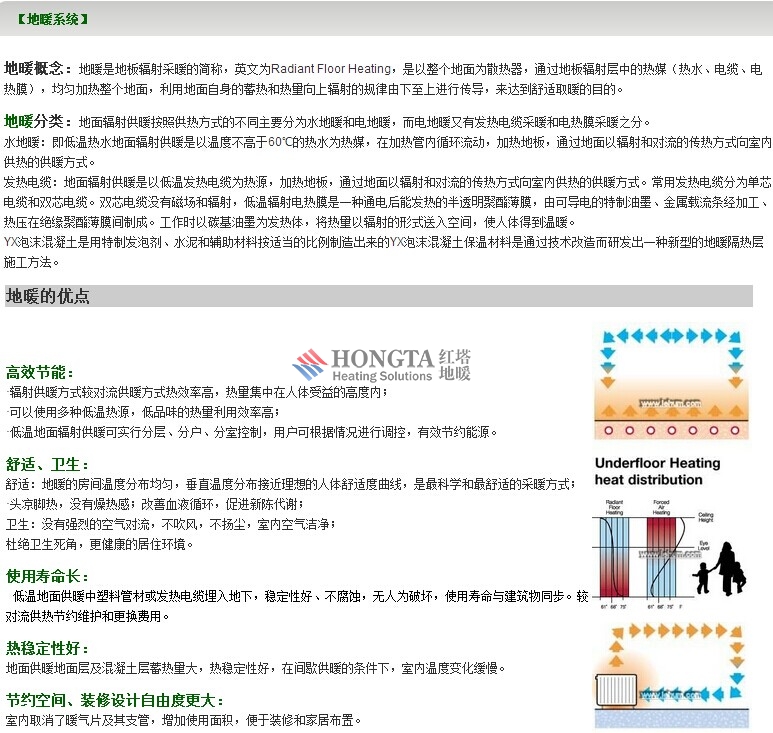

地板地暖系统

水地暖安装程序

1、安装分水器，连接主管；
2、铺设保温层、边界膨胀带；
3、铺设反射铝箔层；

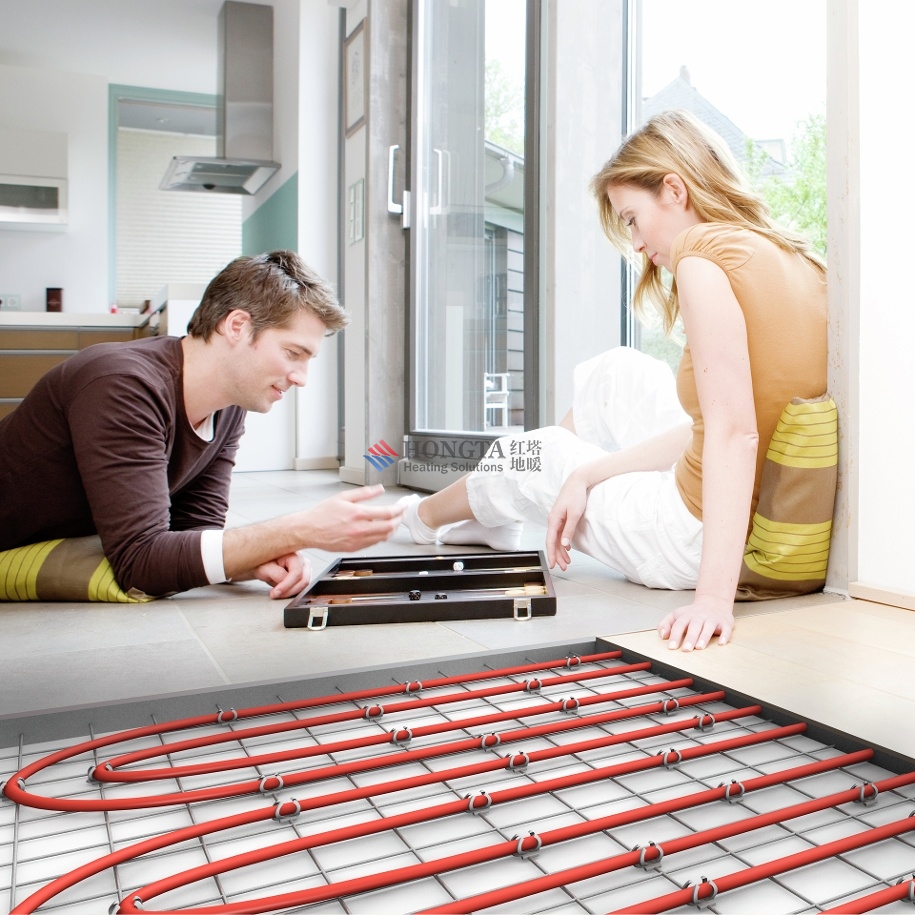

4、根据施工图进行埋地管材铺设；
5、连接分水器，设置过门伸缩缝；
6、隐蔽工程验收（水压试验，保压至施工结束）；
7、豆石混凝土填充层施工；
8、安装锅炉等主设备，竣工工验收；
9、温控器安装，调试验收；
10、培训使用方法。


客户要求：效果好，稳定可靠，能效高，散热好，使用时间长，节能。

配置方案：

	品牌	说明	产品图片
落地铸铁锅炉	德国菲斯曼 G234-60KW ST300(水箱)	·使用大气预混技术，100%预混，静音燃烧；适合安装于人口稠密的住宅小区及办公区 ·计算机优化设计的受热面可加强传热,提高热效率 ·铸铁片是由高质量经得起考验的GL 180 M铸铁组成的 ·特种灰口铸铁，在浇铸过程中，铸铁表面形成含硅层，能够特别有效的防止短时间内出现的冷凝水以及烟气对锅炉的危害 ·具有CE和 DVGW 品质标志及环保标志“蓝色天使” ·GE434同一外壳下并排放置两台锅炉，可靠性高;由于每一锅炉单元内部管道都有蝶阀控制，安装简单 ·GE434由于自驱动热流技术，抗冷凝性强，简化结构、降低费用 ·通过控制器可实现室外温度补偿、多台并联等多种功能 ·燃烧器不易受磨损，维护次数少 ·80mm厚的保温材料，散热损失小

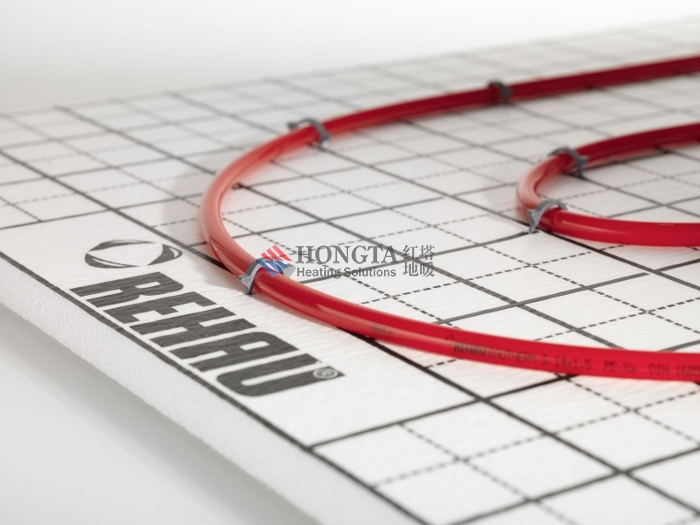

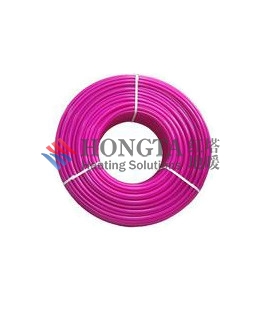

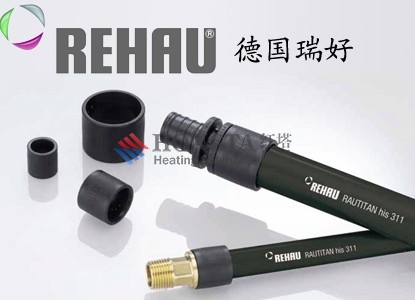

地暖管道	德国ruihao地暖管	·高温下的抗蠕变性 ·内表面光滑 ·热稳定性好 ·杰出的防腐性能 ·高挠性 ·高抗冲压性 ·流动噪音小 ·根据德国DIN4726标准,采用乙烯醇共聚树脂涂层,高隔氧性

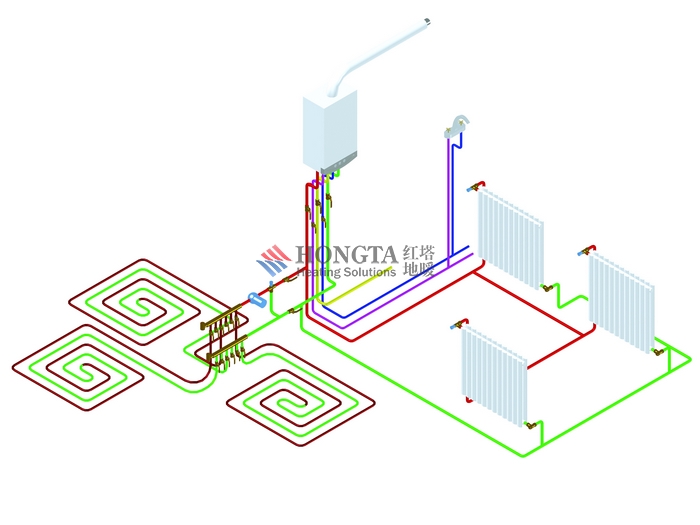

水力循环系统	德国ruihao	·锅炉系统元件、空气分离及排除元件 ·散热器阀门及配件 ·散热器分水器、分水箱、区域阀及配件 ·辐射地板采暖/制冷系统 ·冷热水系统元件 ·太阳能系统元件 ·流量平衡阀 ·膨胀罐、混合阀、电动执行器、温控器

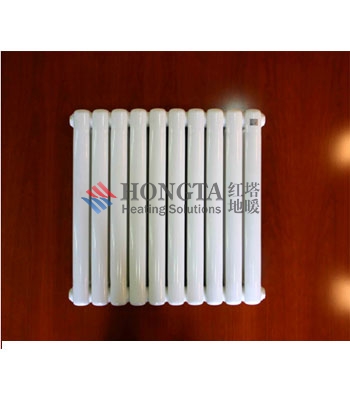

散热器	森德散热器	·钢制板式散热器的,欧洲流行款式 ·热舒适性好、高效节能 ·结构紧凑、外形美观大方

客户要求：冬季采暖要求湿度适中，不要空气太干燥、节能，不影响装修效果

 相关产品参考图例：

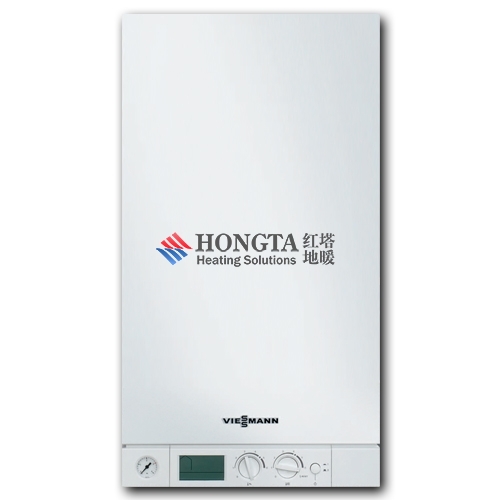

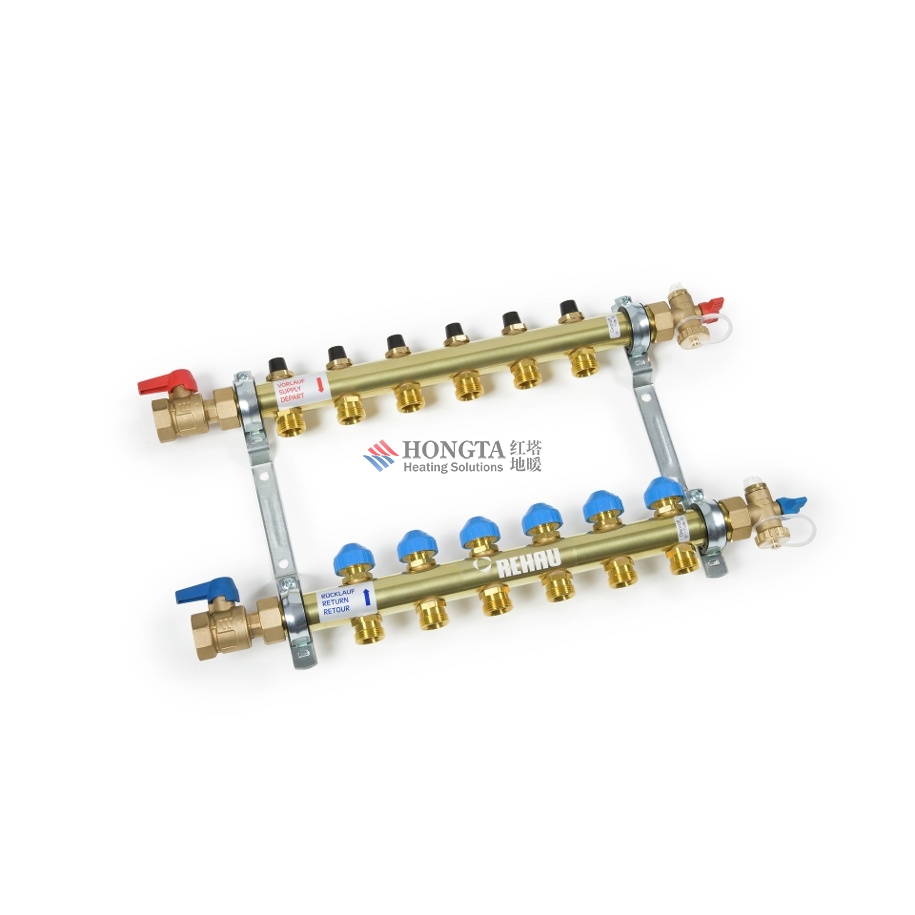

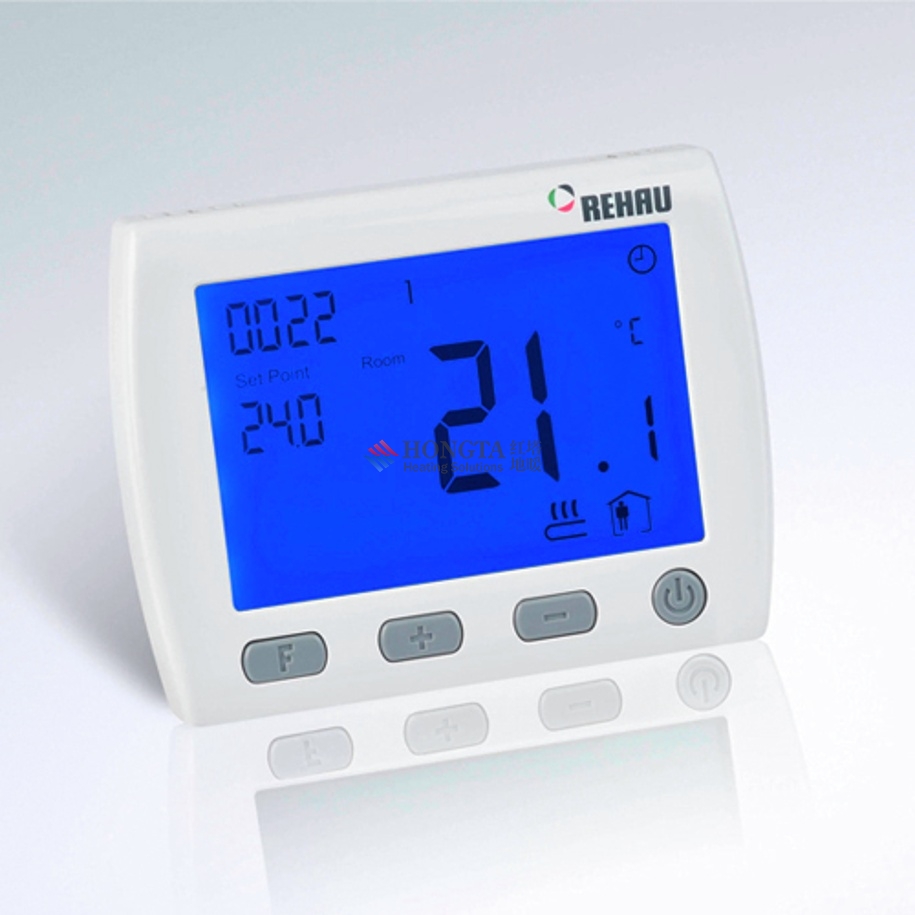

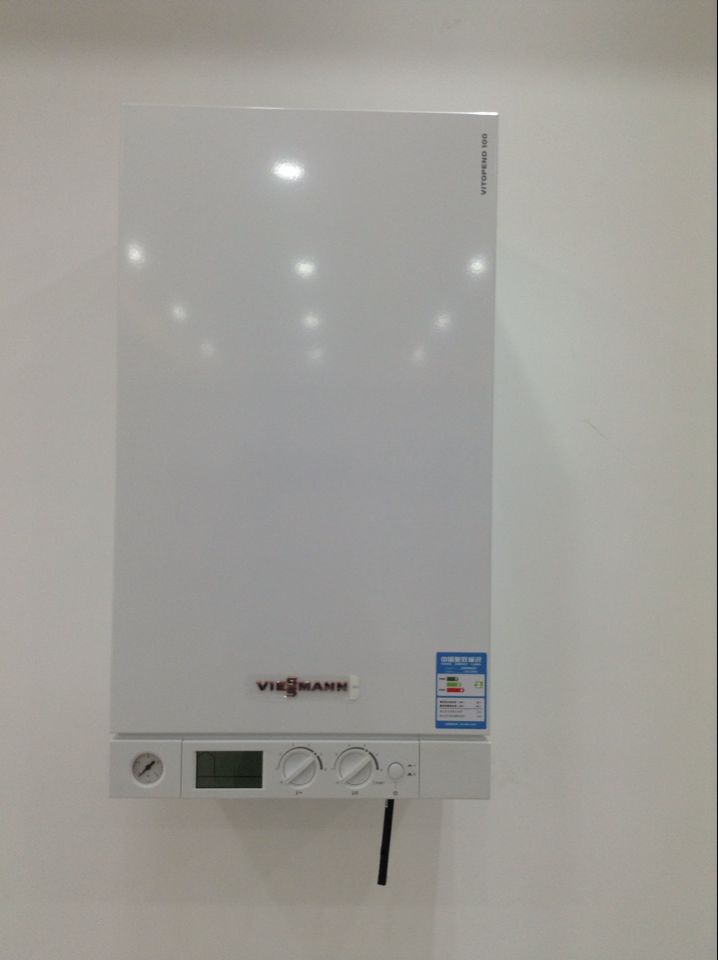

	燃气壁挂锅炉	地暖管道	分水器	温控系统
品牌	德国菲斯曼	德国ruihao	德国ruihao	德国ruihao
型号	EUROSTAR ZWE-24-5	16*2.0	6686G5S1-7回路	RDD10.1
可选规格范围	24KW-35KW		2-12回路
产品图片
其它可选择品牌	vaillant/威能	upunor/乌博诺	Giacomini/嘉科米尼	MENRED/曼瑞德

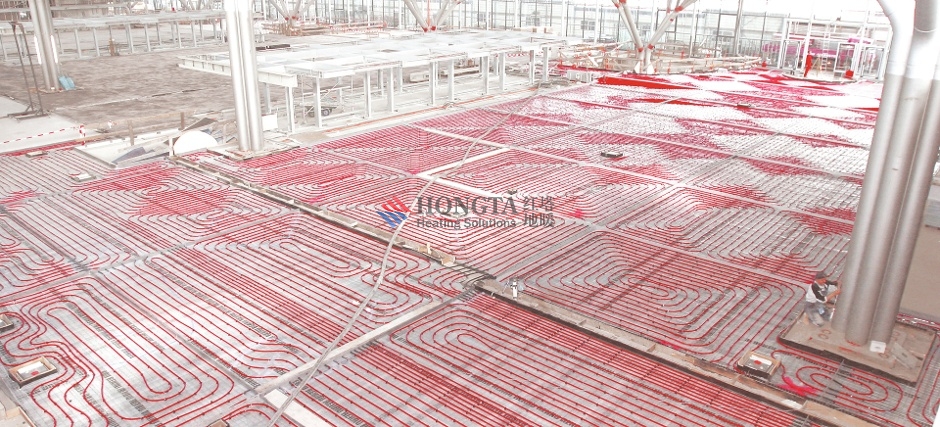

施工参考图例:

标准湿式铺设方式	通用快速安装模板	分水器安装

说明
一种散热均匀的无缝地暖地板

技术领域

[0001] 本实用新型涉及土木工程建筑领域，尤其涉及一种散热均匀的无缝地暖地板。

背景技术

[0002] 地热采暖即地板辐射采暖，是将整个地面作为低温辐射采暖源的取暖方式，具有其他采暖方式不可比拟的优点。但是在实际使用钟也存在很多问题，比如由于热胀冷缩，地板周围经常出现缝隙，会有杂物或者水进入，严重时会影响地暖的工作，还有现在的散热方式经常是在地板下并排放置很多金属管，既浪费钢材，而且分散热能的效果也不是很好。

实用新型内容

[0003] 本实用新型的目的在于克服现有技术中的不足之处，提供了一种散热均匀的无缝地暖地板。

[0004] 为了达到上述目的，本实用新型是通过以下技术方案实现的:

[0005] 一种散热均匀的无缝地暖地板，包括表层、散热层和电热膜层，地板最上层设置有表层，表层两侧设置有弹性膜，表层下部设置有散热层，散热层下部设置有电热膜层，电热膜层下部设置有保温层，电热膜层通过导线与电源控制板和电源相连接。

[0006] 进一步所述表层为柚木地板，具有耐磨、防潮、防腐、防酸碱等特点，散热层使用的是三型聚丙烯材料PPR，水平方向上呈蜂窝状，弹性膜为聚乙烯的高分子材料，弹性膜的长度占地板总长度的2 %〜3 %，保温层使用的是苯板EPS板，保温效果好，减少热量损失。

[0007] 本实用新型具有以下有益效果:

[0008] 本实用新型的散热均匀的无缝地暖地板，随着热胀冷缩能自动的把地面填充满，不留缝隙，避免水或者杂物进入地板，地热供暖更加均与，自下而上进行辐射供暖，更加符合人体的温感习惯，柚木板配合地暖工作，能放松人得精神系统，对人的健康有益。

附图说明

[0009] 图1为本实用新型所提供的地热地板结构图。

[0010] 符号说明:

[0011] 1:表层2:散热层3:电热膜层4:保温层5:弹性膜

[0012] 6:控制板7:电源8:导线

具体实施方式

[0013] 以下结合附图和实施例对本实用新型作进一步的描述。

[0014] 作为本实用新型的一种实施方式，参阅图1，一种散热均匀的无缝地暖地板，包括表层1、散热层2和电热膜层3,地板最上层设置有表层I,表层I两侧设置有弹性膜5,表层I下部设置有散热层2，散热层2下部设置有电热膜层3，电热膜层3下部设置有保温层4，电热膜层3通过导线8与电源控制板6和电源7相连接。[0015] 进一步所述表层I为柚木地板，具有耐磨、防潮、防腐、防酸碱等特点，散热层2使用的是三型聚丙烯材料PPR，水平方向上呈蜂窝状，弹性膜5为聚乙烯的高分子材料，弹性膜5的长度占地板总长度的2 %〜3 %，保温层4使用的是苯板EPS板，保温效果好，减少热

量损失。

[0016] 地暖系统从下往上进行辐射传热，符合人体温感特点，促进足部血液循环，从而改善全身血液循环，与空调、暖气相比，空气中灰尘流动要小得多，减少了空气中有害病菌的蔓延。保温层4可以阻挡电热膜层3产生的热量向下传播，减少热量的损失。散热层2是水平方向呈蜂窝状的PPR材料，里面的透气孔是无规律分布的，这样地暖可以进行横向的热流通，是地板采暖更加均匀。

[0017] 地板受热进行膨胀，会挤压两侧的弹性膜5，弹性膜5有一定的压缩量，这样就能填满整个地面，春季不再使用地热后，弹性膜5能够自己进行膨胀恢复到原状，避免产生缝隙，进入杂物或者水。地板表层I使用的是柚木材料，具有耐虫蛀、耐腐蚀、耐磨、防潮、防酸碱的特点，其自带的醇香，配合地暖使用，能对人体的神经系统起到良好的镇静作用。

说明
一种方便钉固组装的木地板地暖结构

技术领域

[0001] 本实用新型属地暖技术领域，涉及一种电热复合地板的结构改进，尤其涉及一种方便钉固组装的木地板地暖结构，不仅钉固组装方便，而且通电连接后，产生的热量可均匀传热至表层木地板，进而带来整个室内空间温暖舒适的感受。

背景技术

[0002] 木地板高雅华贵、脚感舒适、冬暖夏凉、无毒无味，一直是居家地板装潢的首选。随着居住质量要求的提升，人们将地暖列为居家的必要设备，因此营造装潢业有了木地板地暖工程的需求，但是，通常地暖木地板施工方式如图I所示，是在水泥基地上先铺设复合板，再依次将印刷电热膜、印刷电热膜保护垫安置在复合板上，最后，再将木地板上胶后铺在最上层。使用时，印刷电热膜外接电源，产生的热能以传导方式传到最上层木地板，再经由对流、热辐射和扩散等方式，将热量传遍整个房间，进而温暖了室内空间。

[0003] 然而，如图I所示结构实际使用中仍存在有下列之问题点：⑴其木地板不能以钉子固定在复合板上，因而不能防止木地板因湿度、温度变化而产生之轻微变形，木地板上行走时会产生扰人的杂音；⑵印刷电热膜由于人们经年累月地在其上方的木地板上走动，重力压廹、磨擦造成印刷电热膜损坏；⑶印刷电热膜的材质为PVC或PET，虽燃点在80°C〜100°C之间，但在50°C以上PVC或PET将产生分解产物氯乙烯。印刷电热膜发热后，PVC或PET分解的氯乙烯在室内散发扩散，对人体健康不利；⑷印刷电热膜无法控制温度，如地板上堆置了不易散热之物品，例如棉被，将会造成该局部区域温度持续上升，存在不安全隐患；(5)由于印刷电热膜上方无电磁波遮蔽层，通电发热后所产生的电磁波无法消减，日积月累危害人体健康。

发明内容

[0004] 本实用新型的目的是，针对现有木地板地暖结构之缺点，提供一种方便钉固组装的木地板地暖结构，不仅钉固组装方便，而且通电连接后电磁波屏蔽，无有害气体产生、均匀传热，符合环保要求。

[0005] 为达到上述目的，采用的技术方案是：一种方便钉固组装的木地板地暖结构，包括复合板、发热线组、表层木地板，其特征在于：复合板的表层置有嵌槽，所述嵌槽中置有发热线组，所述复合板的上表面与导热金属薄片粘合连接，所述导热金属薄片的上表面置有标明嵌槽位置的印刷层。

[0006] 所述嵌槽中置有覆盖在整个发热线组上方的耐钉击钢片。

[0007] 所述发热线组由发热体和与所述发热体串联连接的温度保护器组成。

[0008] 对照现有技术，本实用新型的积极效果在于：⑴本实用新型可以钉固表层木地板，因而可防止木地板因为湿度、温度的变化而产生之轻微变形；⑵复合板表层嵌槽中发热线组，通过耐钉击钢片和导热金属薄片，与表层木地板直接接触，不仅发热线组直接加温表层木地板，使热量快速、均匀而不流失地传导到表层木地板，而且可以阻挡大部分电磁波往室内发射；⑶所述发热线组由发热体串联连接的温度保护器组成，温度保护器能限制达到的最高温度，可以防止因过分蓄热所产生的风险；⑷基材主要为木材及导热金属片，其燃点都在800°C以上，在发热线组发出之热量所能达到的温度范围内，不分解任何有害物质，符合环保要求；(5)发热线组埋在嵌槽里，且上方覆盖耐钉击钢片，导热金属薄片上方的印刷层标记有置放发热线组的嵌槽位置图，因而不用担心由于施工不当、误钉锤击导致的发热线组毁损，施工更安全。

附图说明

[0009] 以下结合附图说明和具 体实施方式对本实用新型作进一步说明。

[0010] 图I为现有技术木地板地暖结构示意图；

[0011] 图2为本实用新型复合板表层嵌槽结构示意图；

[0012] 图3为本实用新型木地板地暖结构纵向剖面示意图；

[0013] 图4为本实用新型木地板地暖结构安装图；

[0014] 图5为本实用新型木地板地暖结构单元拼合组装示意图。

[0015] 图中，I 一水泥基地；2 —复合板；3 —印刷电热膜；4 一印刷电热膜保护垫；5 —木地板；6 —电源线；7 —嵌槽；8 —发热线组；9 一耐钉击钢片；10 —导热金属薄片；11 一气枪钉；12 —印刷层；13 —温度控制器；14 —结构单元。

具体实施方式

[0016] 图I为现有技术木地板地暖结构示意图，由图可见：现有技术地暖木地板施工方式是在水泥基地I上先铺设复合板2，再依次将印刷电热膜3、印刷电热膜保护垫4安置在复合板2上，最后，再将木地板5上胶后铺设在最上层。使用时，印刷电热膜3的电源线6外接电源，让电流通过印刷电热膜3而被转换成热能，再以热传导方式传到最上层木地板5，进而温暖整个室内空间。实际使用中存在木地板5不能以钉子直接固定在复合板2上，行走时会产生扰人杂音、印刷电热膜3易损坏、分解产生氯乙烯、且无电磁波阻挡屏蔽层，存在种种于人体健康不利的不安全隐患。

[0017] 图2为本实用新型复合板表层嵌槽结构示意图，图3为本实用新型木地板地暖结构纵向剖面示意图。图示一种方便钉固组装的木地板地暖结构，包括复合板2、发热线组8、木地板5，其特征在于：复合板2的表层置有嵌槽7，所述嵌槽7中置有发热线组8和覆盖在发热线组8上方的耐钉击钢片9，所述复合板2的上表面与导热金属薄片10粘合连接，导热金属薄片10的上方置有木地板5。

[0018] 图4为安装图，由图不可见，所述导热金属薄片10的上表面置有标明嵌槽7位置的印刷层12，所以安装时，可根据印刷层12图示，避开置有发热线组8的嵌槽7位置，用气枪钉11将最上层木地板5直接锤击固定在复合板2上,相邻的木地板5之间米用凹凸企口粘接，防止木地板5松动变形。当启动电源开关后，电流通过发热线组8转换成热能，再经导热金属薄片10传导与扩散，使热能平均地由表层木地板5住室内散发出来，从而产生均匀的温热效果，使人体舒适度提高。

[0019] 图5为结构单元拼合组装示意图，各结构单元14之间，发热线组8电路并联连接，电源线6穿出于复合板2外，通过温度控制器13与电源连接。[0020] 由此可见：表层木地板5以气--枪钉14固定，可不因变形而使人们在表层木地板5行走时产生扰人之杂音；当电流透过发热线组8而被转换成热能时，经由导热金属薄片10之传导与扩散，最终由表层木地板5均匀散发出来，快速而有效地提高室内温度之舒适度；发热线组8被保护在嵌槽7中，并且其上覆盖着耐钉击钢片9，施工者可轻易地由导热金属薄片10表面印刷层12所显示的嵌槽7位置，确定气枪钉11钉击位置，因而不用担心施工者误击而导致发热线组8毁损的风险，施工更方便、安全；发热线组8由相互串联连接的发热体和温度保护器组成，所以可避免因局部蓄热温度过高所造成的损伤；导热金属薄片10 可遮敝大部分由发热线组8产生的电磁波，更能保护人们之健康。
